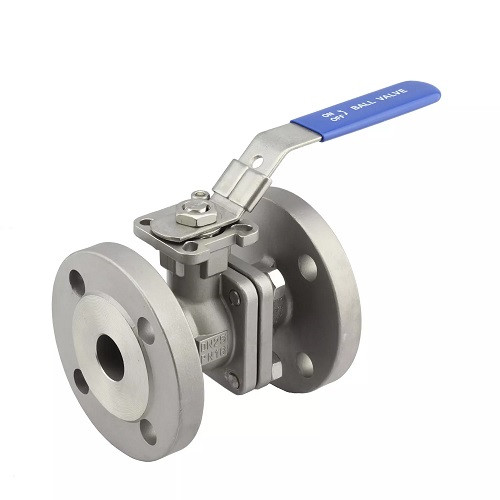

Golyóscsap karimás 2 részes DN040 PN40 1.4408 L=125mm
Golyóscsap karimás 2 részes DN040 PN40 1.4408 L=125mm
36 850,00 Ft + áfa (46 799,50 Ft)

Golyóscsap karimás 2 részes DN040 PN40 1.4408 L=125mm

KATALÓGUS
.

Saválló karimás gömbcsap 2 részes - Flanged ball valve 2pc

+ ISO 5211 mounting PAD-al

Termék kódja
GCSKAR-04040-4408-2R
Mérete
DIN DN40
Anyagminősége
CF8M / 1.4408 / saválló
Üzemi nyomás
PN40
36 850,00 Ft + áfa (46 799,50 Ft)
Részletek

Adatok
C (mm):
3
D (mm):
140
E (mm):
185
H (mm):
120
K (mm):
110
L (mm):
140
S (mm):
14
T (mm):
16
d(mm):
38
d4(mm):
81
Rögzítése:
4x (16x60 csavarral)
Cikkszám:
GCSKAR-04040-4408-2R
MIT JELENT AZ ISO 5211 MOUNTING PAD

Az, hogy egy gömbcsap ISO pad-os vagy ISO 5211 mounting pad-dal rendelkezik, azt jelenti, hogy a szelepen van egy szabványosított rögzítőfelület, amire közvetlenül lehet hajtóművet (pl. kézikar, pneumatikus vagy elektromos aktuátor) szerelni.

Mit jelent az ISO 5211?

Az ISO 5211 egy nemzetközi szabvány, amely meghatározza:

  • a rögzítőfelület méreteit
  • a furatok kiosztását
  • a tengely (szár) csatlakozásának kialakítását

Ez biztosítja, hogy különböző gyártók aktuátorai kompatibilisek legyenek a szeleppel.

A szelep tetején található egy lapos, furatokkal ellátott felület, amely:

  • lehetővé teszi az aktuátor közvetlen felszerelését adapter nélkül
  • pontosan illeszkedik a szabványos meghajtókhoz

Az „ISO pad-os gömbcsap” =
️ olyan szelep, amely szabványos rögzítési felülettel rendelkezik aktuátorok számára.



Az F03, F05, F07 stb. az ISO 5211 szerinti méretkódok — ezek határozzák meg, hogy mekkora aktuátor illeszkedik a szelepre.
