Golyóscsap karimás 2 részes DN015 PN40 1.4408 L=115mm
Golyóscsap karimás 2 részes DN015 PN40 1.4408 L=115mm
19 500,00 Ft + áfa (24 765,00 Ft)

Golyóscsap karimás 2 részes DN015 PN40 1.4408 L=115mm

KATALÓGUS
.

Saválló karimás gömbcsap 2 részes - Flanged ball valve 2pc

+ ISO 5211 mounting PAD-al

Termék kódja
GCSKAR-01540-4408-2R
Mérete
DIN DN15
Anyagminősége
CF8M / 1.4408 / saválló
Üzemi nyomás
PN40
19 500,00 Ft + áfa (24 765,00 Ft)
Részletek

Adatok
C (mm):
2
D (mm):
95
E (mm):
125
H (mm):
75
K (mm):
65
L (mm):
115
S (mm):
9
T (mm):
14
d(mm):
15
d4(mm):
41
Rögzítése:
4x (12x40 csavarral)
Cikkszám:
GCSKAR-01540-4408-2R

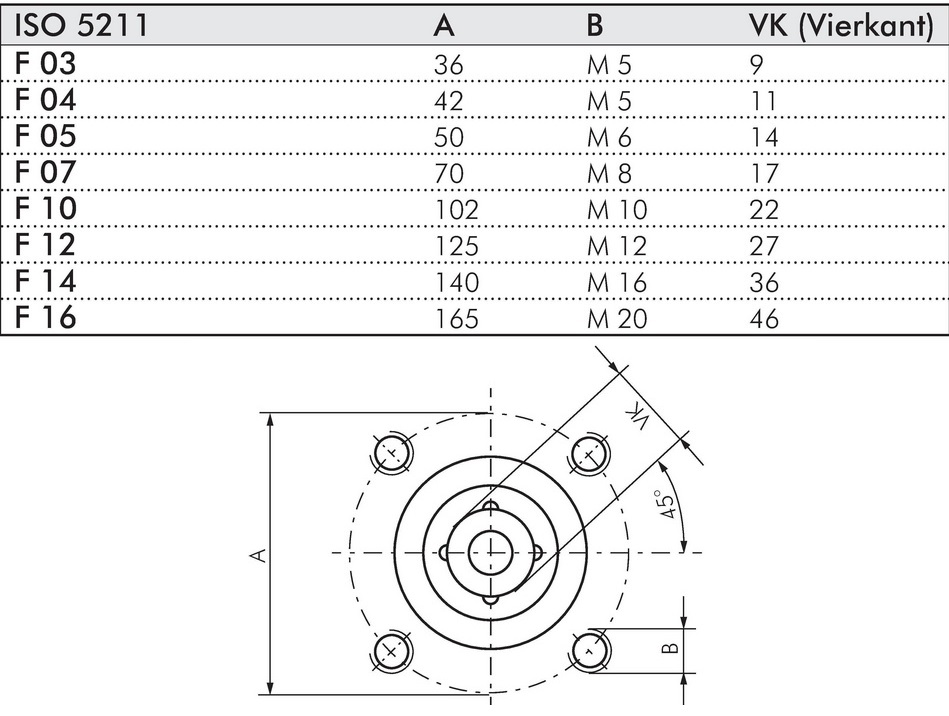

MIT JELENT AZ ISO 5211 MOUNTING PAD

Az, hogy egy gömbcsap ISO pad-os vagy ISO 5211 mounting pad-dal rendelkezik, azt jelenti, hogy a szelepen van egy szabványosított rögzítőfelület, amire közvetlenül lehet hajtóművet (pl. kézikar, pneumatikus vagy elektromos aktuátor) szerelni.

Mit jelent az ISO 5211?

Az ISO 5211 egy nemzetközi szabvány, amely meghatározza:

  • a rögzítőfelület méreteit
  • a furatok kiosztását
  • a tengely (szár) csatlakozásának kialakítását

Ez biztosítja, hogy különböző gyártók aktuátorai kompatibilisek legyenek a szeleppel.

A szelep tetején található egy lapos, furatokkal ellátott felület, amely:

  • lehetővé teszi az aktuátor közvetlen felszerelését adapter nélkül
  • pontosan illeszkedik a szabványos meghajtókhoz

Az „ISO pad-os gömbcsap” =
️ olyan szelep, amely szabványos rögzítési felülettel rendelkezik aktuátorok számára.



Az F03, F05, F07 stb. az ISO 5211 szerinti méretkódok — ezek határozzák meg, hogy mekkora aktuátor illeszkedik a szelepre.
